Hidrauliskās caurules
HANSA-FLEX piedāvā plašu cauruļvadu klāstu no dažādiem materiāliem un ar daudzveidīgiem virsmas pārklājumiem — gan kā atsevišķus izstrādājumus, gan sērijveidā, gan pilnībā samontētus mezglus.
Precīzi formēts

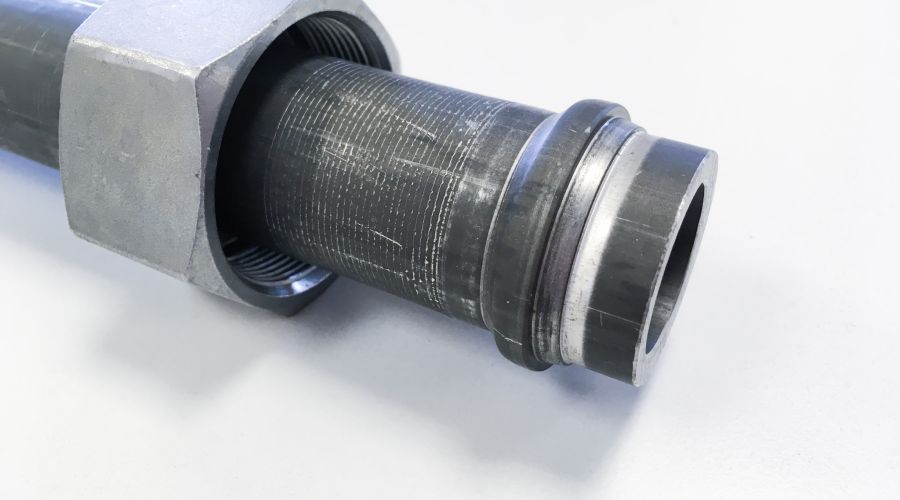

HF-Form ir HANSA-FLEX izstrādāta cauruļu formēšanas sistēma, kurā speciāli konstruēta iekārta ar štanču nospiež caurules galus noteiktā kontūrā. Šādā masīvformēšanas procesā tiek izveidots 24° pieslēgums saskaņā ar DIN ISO 8434-1, kas ļauj savienot cauruli ar vītņoto savienojumu, izmantojot uzgriezni. Salīdzinājumā ar citām formēšanas sistēmām HANSA-FLEX risinājumam ir ļoti īss nostiprinājuma garums, kas ļauj veikt caurules liekšanu uzreiz pēc formēšanas — arī ierobežotās montāžas vietās.
Vienkārša montāža

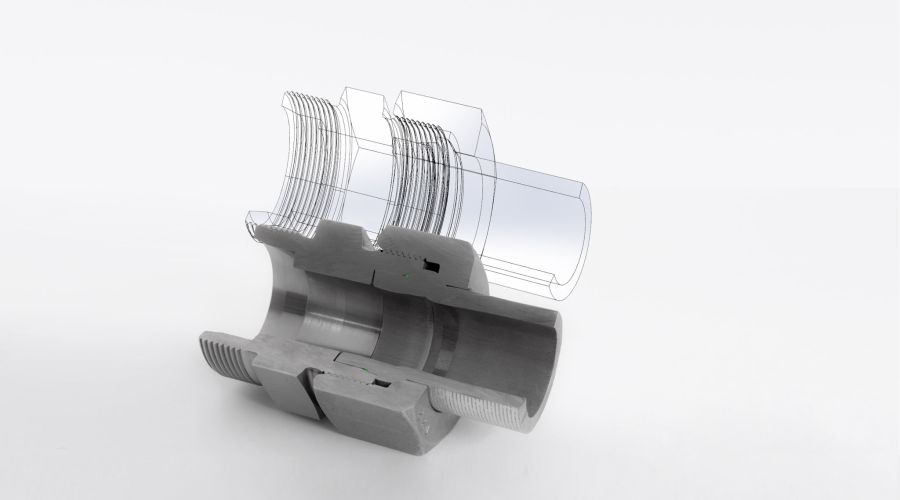

Bez griežņiem, uzlocīšanas vai metināšanas: HF-Form sistēmā caurules tiek droši un stingri savienotas ar pretējo elementu, izmantojot uzgriezni. Griežņa uzstādīšanas solis tiek izslēgts, ietaupot laiku un palielinot procesa drošību. Dārgas speciālas detaļas, piemēram, īpaši montāžas uzgriežņi vai blīves, nav nepieciešamas — formētās caurules var kombinēt ar standarta detaļām, piemēram, DIN EN ISO 8434-1 standarta uzgriežņiem un O-veida gredzeniem.
Uzticama hermētiskuma nodrošināšana

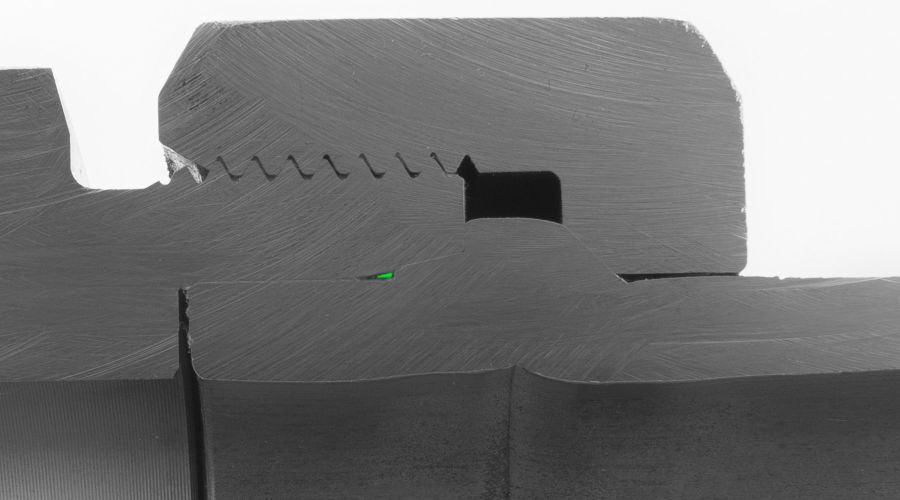

Ar divām vai trim blīvēšanas zonām HANSA-FLEX cauruļu formēšanas sistēma nodrošina ilgstošu aizsardzību pret noplūdēm. Lielākiem diametriem blīvēšanu papildina elastomēra O-gredzens, bet mazākiem diametriem pietiek ar divām metāla blīvēšanas zonām, kas darbojas kā drošības rezerve. Šīs zonas nodrošina uzticamu darbību un drošu montāžu, ievērojot visus standartus. Daudzos testos gan HANSA-FLEX laboratorijā, gan Starptautiskajā Hidraulikas akadēmijā (IHA) HF-Form sistēma pārsniedza visus normatīvos kvalitātes kritērijus, pierādot savu augsto uzticamību.
Jūsu ieguvumi ar HF-Form
Jauni standarti hermētiskuma, tīrības, uzticamības un montāžas ērtuma ziņā.
Vienkārša un droša montāža
Bez griežņa, speciāliem instrumentiem vai detaļām — tas ietaupa laiku un samazina kļūdu risku.
Izcila savietojamība
Pilnībā savietojama ar standarta detaļām, nav nepieciešamas konstrukcijas izmaiņas projektēšanas laikā.
Optimizēta plūsmas dinamika
Ļoti zema virpuļveidošanās un mazāks svešķermeņu daudzums, pateicoties samazinātam deformācijas apjomam.
Maksimāla drošība
Trīs blīvēšanas zonas un integrēta pārmontāžas aizsardzība, apstiprināta akreditētās testēšanas laboratorijās.
Izstrādāta ekspertu vadībā
Izturīga, droša un uzticama — HF-Form atbilst visaugstākajām prasībām.
Bez speciālām detaļām
Atšķirībā no citu ražotāju risinājumiem HANSA-FLEX formēšanas sistēmai nav nepieciešamas speciālas komponentes, piemēram, īpaši uzgriežņi vai blīves. Formētās caurules tiek savienotas ar DIN EN ISO 8434-1 standarta uzgriezni, kas jau sevi pierādījusi vītņoto savienojumu montāžā. Arī elastomēra blīvēšanai tiek izmantotas standarta detaļas — nevis speciālas blīves dažādiem medijiem un temperatūras diapazoniem, bet gan standarta O-gredzeni no Viton vai NBR. Tas vienkāršo noliktavas pārvaldību, samazina izmaksas un nodrošina vieglu pieejamību visā pasaulē — īpaši noderīgi neplānotu remontu vai apkopes gadījumos.
Optimizēta plūsmas dinamika
HF-Form sistēmā materiāla deformācija formēšanas laikā ir īpaši neliela. Pateicoties minimāli samazinātam deformācijas iedobumam un mazām spraugām, ievērojami uzlabojas plūsmas īpašības caurulē — tiek būtiski samazināti virpuļi, spiediena zudumi un līdz ar to arī jaudas zudumi.
Ļoti laba plūsmas caurlaidība
Optimāla tilpuma plūsmas vadība
Kavitācijas novēršana
Ļoti laba plūsmas caurlaidība
Optimāla tilpuma plūsmas vadība
Kavitācijas novēršana

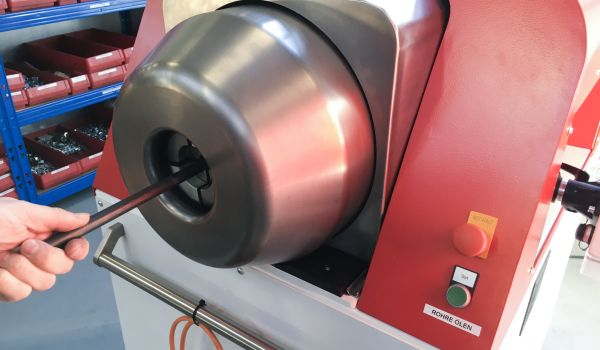

Vienkārša tīrīšana
Kā apliecina laboratorijas analīzes saskaņā ar VDA Band 19, samazinātais deformācijas iedobums HF-Form sistēmā ievērojami atvieglo cauruļu iekšējo tīrīšanu. Mazāka kontūras dziļuma dēļ caurules iekšpusē uzkrājas mazāk svešķermeņu, kas padara skalošanas procesus efektīvākus.
Mazāka svešķermeņu uzkrāšanās
Viegla tīrīšana un efektīvāka skalošana
Tehnisko tīrību apstiprina plaši laboratorijas testi
Mazāka svešķermeņu uzkrāšanās
Viegla tīrīšana un efektīvāka skalošana
Tehnisko tīrību apstiprina plaši laboratorijas testi
Viss no viena avota
Formēto cauruļu montāžā uzņēmumi var pilnībā paļauties uz HANSA-FLEX sortimentu. Pašu ražotās detaļas novērš nesaderības vai atbildības neskaidrības garantijas gadījumā.
Gatavas cauruļu līnijas ar HF-Form no HANSA-FLEX sortimenta
Formēšana pēc individuālām klienta prasībām
Pieejamas vieglām un smagām konstrukcijām
Cauruļu formēšana no tērauda saskaņā ar DIN EN 10305-4 (E235+N, cinkots vai melns) un nerūsējošā tērauda (1.4404/1.4571)
Gatavas cauruļu līnijas ar HF-Form no HANSA-FLEX sortimenta
Formēšana pēc individuālām klienta prasībām
Pieejamas vieglām un smagām konstrukcijām
Cauruļu formēšana no tērauda saskaņā ar DIN EN 10305-4 (E235+N, cinkots vai melns) un nerūsējošā tērauda (1.4404/1.4571)
