Metāla šļūteņu ražošana

Sazināties

Augstām temperatūrām, agresīvai videi un sarežģītiem procesiem

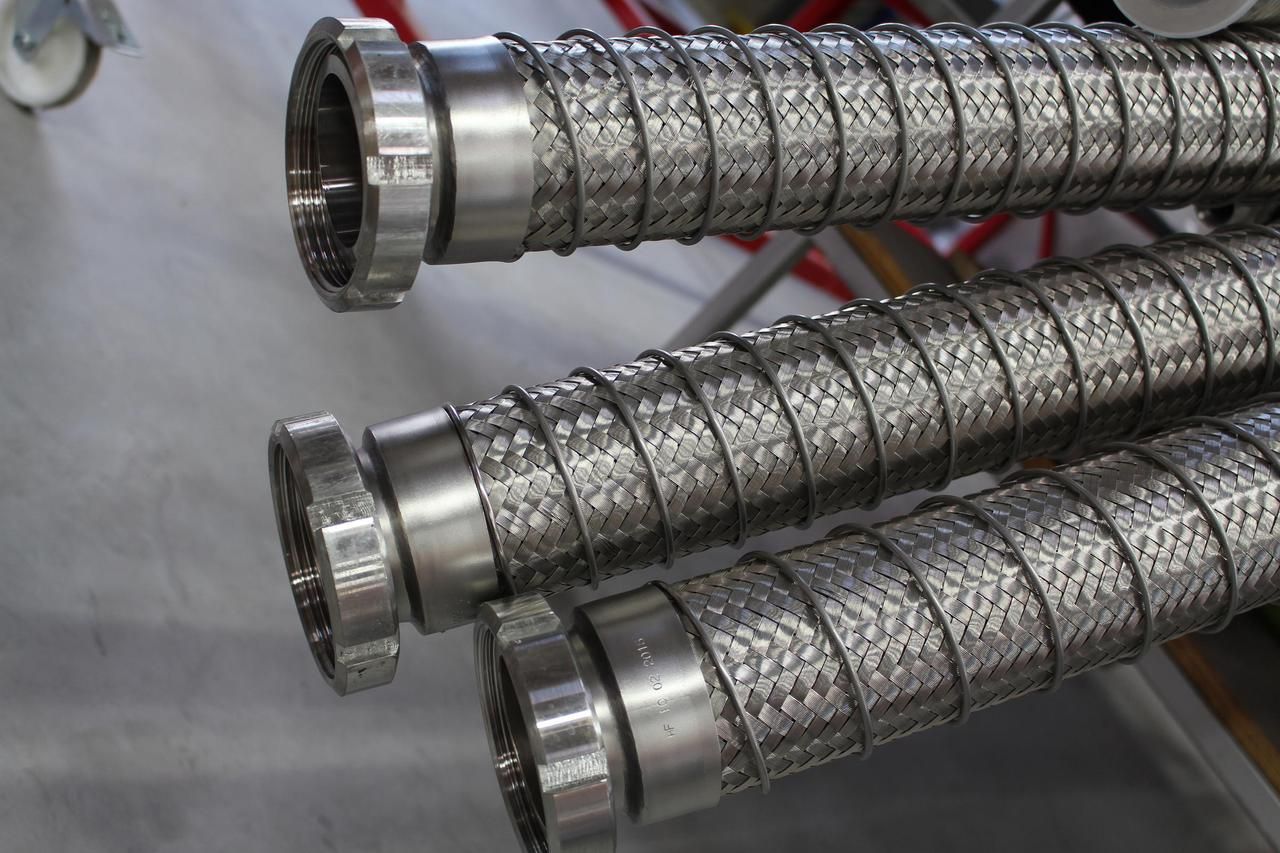

Nerūsējošā tērauda lokanie pievadi

Lokanie pievadi pēc izmēra, parauga vai specifikācijas
Risinājumi agresīvām vidēm un augstām/zemām temperatūrām
Pielāgotas pieslēgumu konfigurācijas (atloki, vītņojumi u. c.)

Kompensācijas elementi (kompensatori)

Risinājumi termiskās izplešanās, vibrāciju un montāžas nobīžu kompensēšanai
Piemēroti cauruļvadiem un iekārtām, kur jāslāpē vibrācijas vai jāizlīdzina kustības

Konsultācijas un pasūtījumu pieņemšana pie klienta

Izbraukums, lai piemeklētu piemērotāko konstrukciju un pieslēgumus
Prasību apkopošana (vide, spiediens, temperatūra, kustības, tīrība u. c.)

Ātra izgatavošana un stabils noliktavas atlikums

Izgatavošanas termiņš atkarīgs no sarežģītības un materiālu pieejamības
Stabils un augošs noliktavas atlikums biežākajiem risinājumiem

Kāpēc metāla šļūtenes

Metāla šļūtenes ir īpaši piemērotas, ja nepieciešama noturība pret koroziju un nodilumu, liels temperatūru diapazons, darbspēja vakuuma apstākļos un zema caurlaidība (difūzija). Šādos gadījumos tās kļūst par drošu izvēli gan rūpniecībā, gan mobilajās iekārtās.

Pielietojamas sarežģītos apstākļos — piemērotas cietu, šķidru un gāzveida vielu transportēšanai, tostarp skābēm, sārmiem, karstiem šķidrumiem un gāzēm.
Ļoti plašs darba diapazons — metāla šļūteņu līnijas var tikt konfigurētas plašam temperatūru spektram un spiedieniem, atbilstoši konstrukcijai un izvēlētajiem komponentiem.
Piemērotas kustībām — bieži izmanto montāžas nobīžu kompensēšanai, vibrāciju slāpēšanai un termiskās izplešanās/sašaurināšanās uzņemšanai.

Tehniskās iespējas un konstrukcijas

Galvenie parametri un konstrukciju varianti, kas nosaka metāla šļūteņu piemērotību spiedienam, temperatūrai, videi un kustībām.

Parametri (atkarīgi no izpildījuma)

Temperatūra: no –196 °C līdz +550 °C (atbilstoši izvēlētajam risinājumam)
Spiediens: līdz 300 bar (konfigurācijām, kas paredzētas augstam spiedienam)
Diametri: DN 6 līdz DN 250
Darbs vakuumā: piemērotas arī vakuuma apstākļiem

Materiāli un konstrukcijas

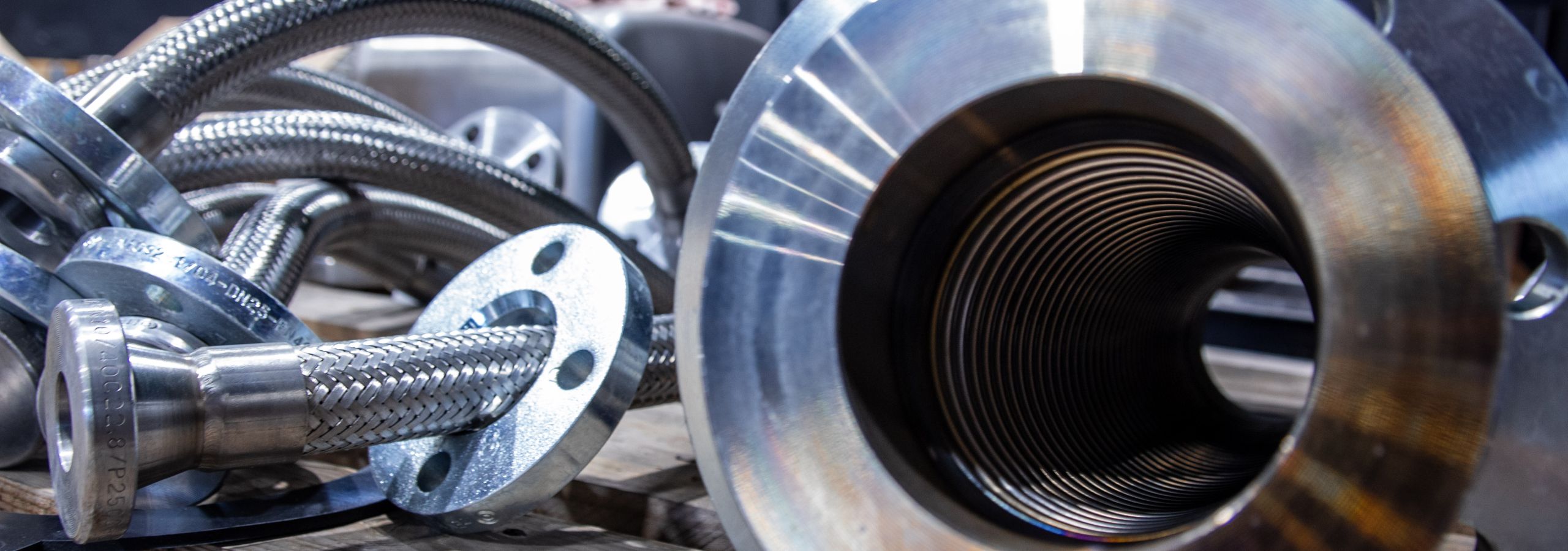

Gofrētas nerūsējošā tērauda šļūtenes (piem., 1.4404) un pīte (piem., 1.4301)
Paralēls gofrējums, gareniski metināta šuve
Pieejami dažādi izpildījumi: vienkāršsienu, dubultsienu un tinuma (stripwound) versijas

Vairāk par metāla šļūtenēm

Kvalitāte, sertifikācija un pārbaudes

Metāla šļūteņu drošība sākas ar materiāliem, bet izšķiroša ir apstrāde un kontrole: sertificēti savienošanas procesi, apmācīts personāls un mūsdienīgas testēšanas metodes. Katrs izstrādājums tiek pārbaudīts hermētiskumam.

Sertificēti savienošanas procesi un 100% hermētiskuma pārbaude
Visaptveroša testēšana — pēc pieprasījuma pieejami spiediena testu sertifikāti
Atbilstība prasībām un sertifikācijām (atbilstoši produktu prasībām), tostarp: DIN EN ISO 15085-2 CL 1, PED 2014/68/EU un DNV
Ražošanas kompetences un kvalitātes prasības ietver arī metināšanas kvalitātes nodrošināšanu (piem., atbilstoši ISO 10380).

Tīrība, higiēna un darbs ar jutīgām vidēm

Daļai nozaru kritiski svarīga ir iekšējā tīrība un piesārņojuma kontrole. Metāla šļūteņu līnijas pēc vajadzības var nodrošināt pilnībā bez eļļas, taukiem un LABS vielām. Tas ir īpaši būtiski, ja sistēmās ir augstas prasības pret tīrību vai tiek strādāts ar jutīgiem procesiem.

Ķīmija un pārtikas ražošana

Metāla šļūteņu līnijas ar platāku gofrējumu var būt piemērotākas pārtikas un ķīmijas nozarēm, jo plūsmas virpuļi palīdz izskalot atlikumus no gofrējuma profila (pašattīrīšanās efekts plūsmā).

Pielietojumi: kur metāla šļūtenes dod vislielāko ieguvumu

Metāla šļūteņu līnijas tiek izmantotas daudzās nozarēs — īpaši tur, kur jāstrādā ar karstumu, aukstumu, ķīmiju, vibrācijām vai vakuumu. Zemāk daži tipiskie piemēri, kas palīdz ātri saprast, vai risinājums der arī jūsu procesam.

Ķīmija, petroķīmija, agresīvas vielas

Skābes, sārmi, ķīmiski agresīvas vides
Procesu līnijas un iekārtas ar paaugstinātām drošības prasībām

Tvaiks, siltums, enerģētika

Tvaika līnijas, karsti šķidrumi/gāzes
Vibrāciju slāpēšana pie motoriem un turbīnām

Kriogēnās un ļoti zemās temperatūras

Šķidro gāzu pārkraušana un pārvade (piem., slāpeklis, skābeklis, argons), arī farmācijā
Procesi, kur materiālam jāpaliek drošam un funkcionālam ļoti zemās temperatūrās

Kuģubūve, rūpniecība, komunālie tīkli

Kuģubūve un jūras nozare (vibrācijas, temperatūras, drošība)
Gāzes un ūdens apgāde, HVAC un tehnoloģiskie cauruļvadi

Tērauds, ražošana, celuloze/papīrs

Karstas zonas, gāzu/tvaika līnijas, dzesēšana
Procesi ar ķīmiskiem blakusproduktiem un augstām temperatūrām

Pneimatiska transportēšana un vakuums

Vakuuma sistēmas un pneimatiska beramo materiālu transportēšana
Procesi, kur citi materiāli cieš no temperatūras/ķīmijas slodzēm

Kompensācijas elementi: termiskā izplešanās un vibrāciju slāpēšana

Kompensatori (expansion joints) palīdz droši “uzņemt” sistēmas kustības: garuma un leņķa izmaiņas temperatūras dēļ, pamatņu nosēšanos vai montāžas neprecizitātes. Tie pasargā šļūteņu līnijas, iekārtas un mehānismus no bojājumiem, un tiem ir būtiska loma vibrāciju slāpēšanā — piemēram, lai vibrācijas no motoriem vai turbīnām nepārvadītos tālāk pa cauruļvadu.

Kustību kompensācija (garuma/leņķa izmaiņas)
Vibrāciju slāpēšana un rezonanses risku mazināšana
Atbalsts drošākai un ilgtspējīgākai sistēmas darbībai

Pasūtīšanas process un nepieciešamā tehniskā informācija

Metāla šļūtene gandrīz vienmēr ir individuāli konfigurēts izstrādājums. Lai piemeklētu drošu konstrukciju, parasti vajadzīga informācija par darba vidi un slodzēm.

Minimālais tehniskais “checklist”

Darba vide (šķidrums/gāze), koncentrācija un drošības dati
Darba spiediens un iespējamās spiediena svārstības
Temperatūra (min/max) un termiskie cikli
Nepieciešamais DN/caurplūde
Garums, pieslēgumu tipi (atloki, vītņojumi u. c.)
Kustības (vibrācija, leņķiska/laterāla kustība, termiskā izplešanās)
Tīrības prasības (piem., oil-free / LABS-free) un sertifikācija

Izbraukuma konsultācijas un pasūtījumu pieņemšana uz vietas

Ja uz vietas jāsaprot pieslēgumi, montāžas telpa vai kustību veids, HANSA-FLEX komanda var izbraukt konsultēt un pieņemt pasūtījumu. Tas bieži ietaupa laiku un samazina kļūdu risku.

Ātrums: izgatavošanas termiņš atkarīgs no sarežģītības un materiālu pieejamības; biežākajiem risinājumiem palīdz stabils noliktavas atlikums.
